工控机白名单

跑在 ARM 工控机上的
光伏数据采集器

EdgeOS 采用「白名单 + 评估」模式 — 自研 ZEL 系列光伏数据采集器作为 reference 平台，第三方 ARM 工控机走 BSP 评估流程入白名单。

申请硬件适配评估

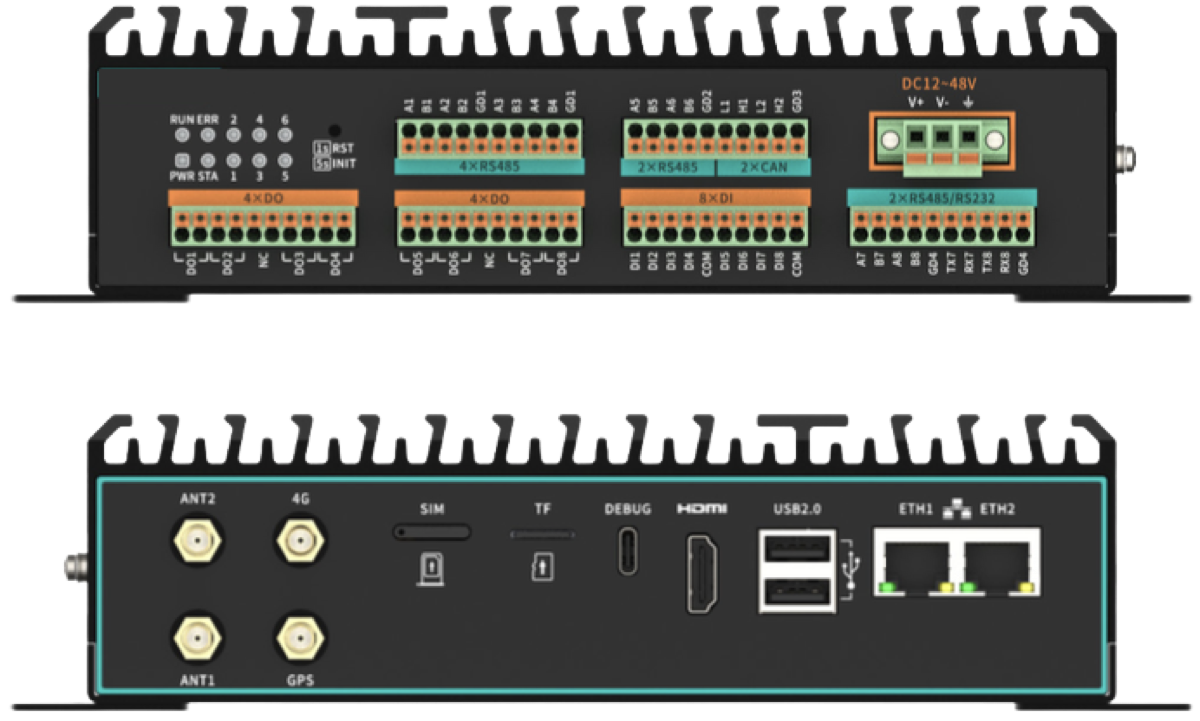

ZEL-80 · 3D

一台你能拖动观察的网关

ZEL-80 是 EdgeOS 的 reference 平台 —— 工业级抗扰，前面板的 cyan 指示灯对应 License / 心跳 / OTA / 链路 4 个运行态。拖动右侧模型查看接口布局。

CPU: Cortex-A53 四核 · 1.4GHz
内存 / 存储: 2GB DDR4 · 8GB eMMC · 外挂 SD
串口 / 总线: RS485 ×6（光耦隔离）· CAN ×2
网络 / 指示: 1×GbE · 1×LTE Cat-4 备份 · 4×LED
环境: 工业宽温 -30 / +75℃ · IP30

Loading ZEL · 3D

拖动旋转 · 不可缩放

ZEL SERIES · 自研光伏数据采集器

ZEL-50 / Pro / 80 · ARM 工控机 reference 平台

自研 ZEL 系列是 EdgeOS 在 ARM 工控机上的 reference 平台 — 所有 EdgeOS 能力默认支持，光伏数据采集场景开箱即跑。

参数

ZEL-50

ZEL-50 Pro推荐

ZEL-80

CPURK3506J

Cortex-A7 + M0 双芯

Cortex-A53 4核 1.8GHz

RAM512MB DDR3

512MB DDR3

2GB DDR4（最大 4GB）

存储8GB eMMC + TF

8GB eMMC

16GB eMMC + TF 256GB

RS485×4

×4 隔离 3kVDC

×6 隔离

网口2× RJ45 100M

2× RJ45 自适应

2× 千兆

蜂窝Mini PCIe 3G/4G

—

电压DC 9-36V

DC 12-48V

—

温度-40 ~ 70℃

—

调试—

Type-C DEBUG

—

EMC—

IEC 61000 Level 3

—

其他IO—

—

RS232×2 · CAN×2 · DI/DO×8

USB/HDMI—

—

USB×2 · HDMI 1.4

OS—

—

Ubuntu

ZEL-50

中小电站基础采集

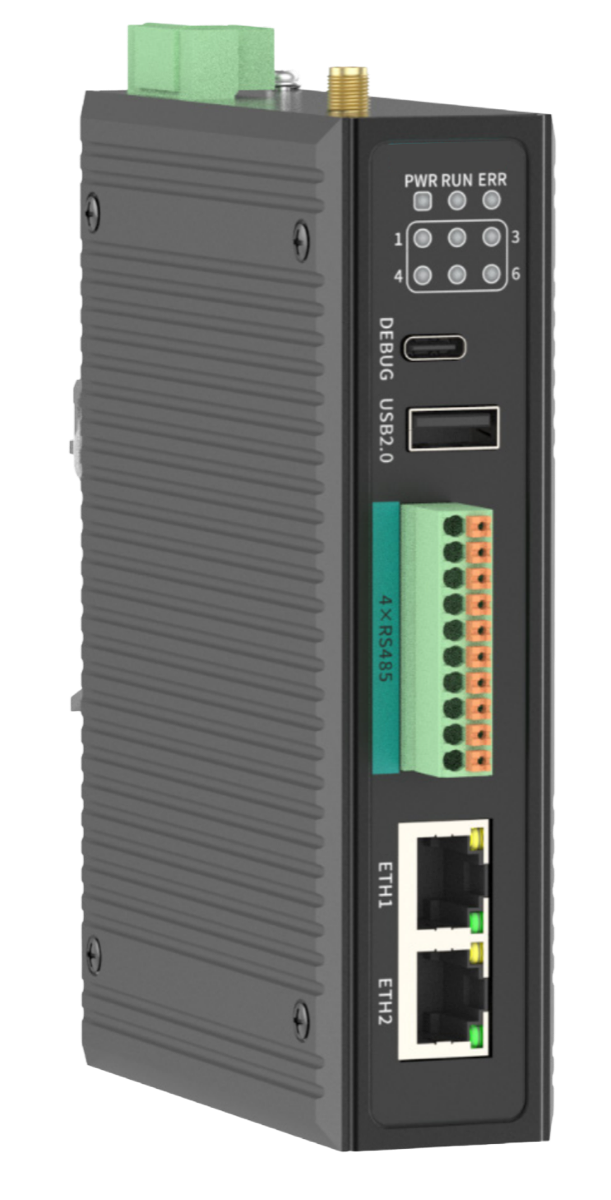

ZEL-50 Pro

工控机 · OEM 网关 · EMS 控制盒

客户硬件分四类，状态明确，认证流程公开。

ARM/Linux 工控机

主流 RK3568 / RK3588 工控板

CPU · ARM Cortex-A55 / A76

OS · Linux / Ubuntu / Yocto

已完成 reference 适配，提供 BSP 集成指引

已认证

边缘网关 · OEM

客户自有边缘网关 / 工业网关

CPU · ARMv7 / ARMv8

OS · Linux 4.x+

硬件适配评估流程 2-4 周

认证中

EMS 控制盒

储能集成商 EMS 单元

CPU · ARM + 协处理器

OS · Linux RT

只跑采集 / 上行 / OTA，不进入保护回路

认证中

客户 OEM

贴牌 / 私有协议硬件

CPU · 需评估

OS · 需评估

提交规格书与样机后启动评估

需评估

FLOW · 适配流程

4 步把客户硬件接入白名单

结构化流程，2-4 周完成。

提交规格

硬件规格书 + 样机 + 协议清单

基线验证

BSP 集成 · 启动 · 性能基线

现场验证

目标现场 1-2 个站点 2-4 周

白名单 + License

进入白名单，发放正式 License

BASELINE · 性能基线

硬件需要达到的最低要求

低于基线的硬件可以谈，但性能不保证。

最低 CPUARM Cortex-A7 800MHz
最低 RAM256MB（推荐 512MB+）
最低存储4GB（推荐 8GB+）
最大设备数32 台逆变器（典型）
采样周期1s - 60s 可配
Runtime 内存<150MB 常驻
Runtime CPU<10% @ idle / <40% @ 32 设备
网络带宽>100Kbps（含离线缓存补传）

OEM ASSESS · 客户 OEM 评估

客户硬件评估

提交规格书 + 样机，¥3-15 万一次性，5 个工作日给评估报告。

申请硬件适配评估 info@z-energy.tech
